X射線衍射儀
DX-2900型二維X射線衍射
水平型二維X射線衍射儀
二維X射線衍射儀能夠快速實現對有機及無機材料結構取向、織構、結晶狀態等研究。應用于膜、纖維、絲狀材料、塊體材料表面結構測試。
儀器由毛細管微焦點光源、兩軸薄膜樣品臺、二維陣列探測器，測試軟件組成。還可以配置薄膜樣品臺、透射樣品臺、惰性氣體保護臺和原位氣氛處理臺等，滿足各種測試目的需要。
碘化鉛薄膜 聚合物樣品二維衍射圖
甲胺鉛碘鈣鈦礦薄膜 聚丁烯樣條透射XRD
N2200聚合物薄膜
垂直型二維X射線衍射儀
多個樣品可以水平放置，滿足液體、熔融等特殊狀態樣品的測試需求；
配置加熱樣品臺：可測試需加熱樣品，解決加熱樣品測試的問題；
配置150mm×150mm XY位置臺：可提供更大的移動范圍。
垂直型二維X射線衍射儀
150mm×150mm XY位置臺 加熱樣品臺

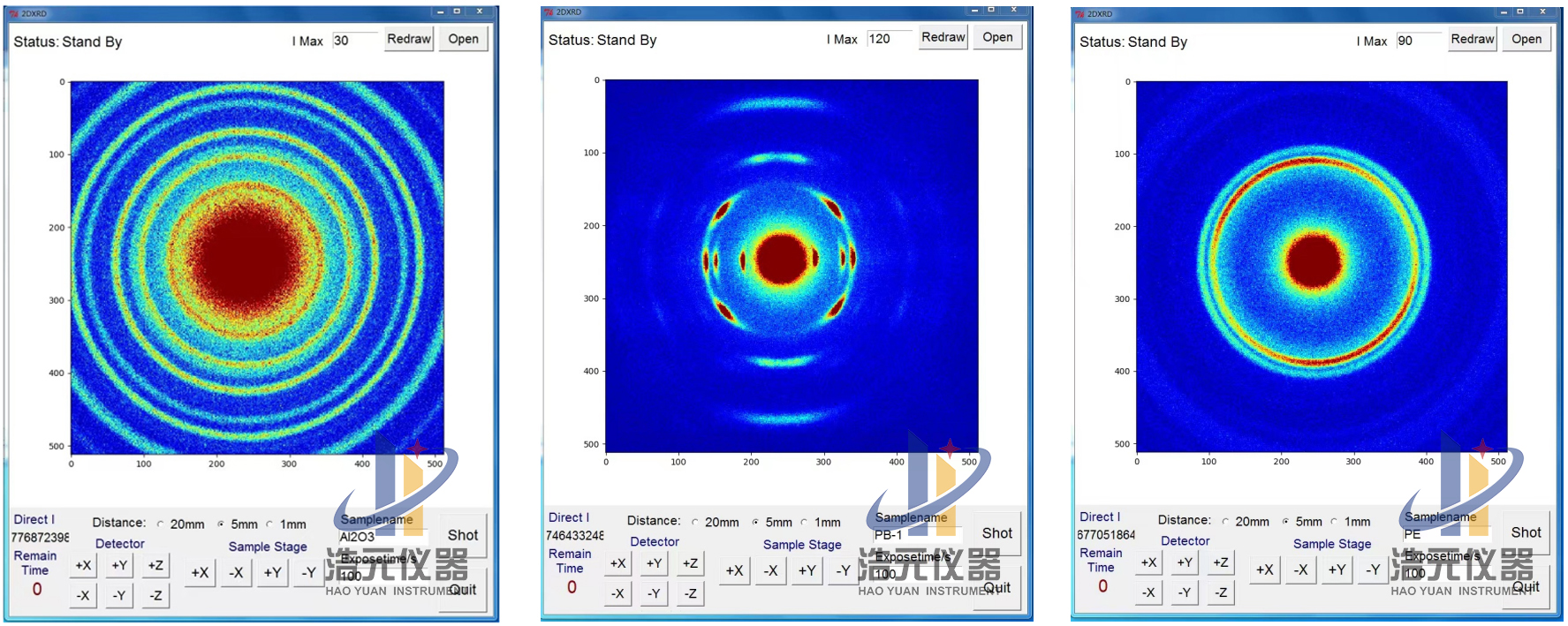

三氧化二鋁二維衍射圖 聚乙烯二維衍射圖 聚丁二烯二維衍射圖
技術參數
1. X射線發生器：銅靶或鉬靶，功率50W（工作電壓50KV、工作電流1mA）；
2. 多毛細管：準直度0.25°，焦斑直徑0.5mm，光強>10^8ph/s；
3. 兩軸薄膜樣品臺：Omega軸范圍-10°~10°，精度0.002°；Z軸范圍0-15mm，精度0.002mm；
4. 二維陣列探測器：512×512像素，每個像素大小75微米；
5. 可以配備透射樣品臺、原位薄膜熱臺、原位溶劑氣氛處理附件、氣氛保護附件等；
6. 薄膜樣品臺可根據需求升級至三軸到五軸薄膜樣品臺，二維陣列探測器可根據需求升級至Pilatus200K、Eiger500K/1M。
