X射線應力儀
DS-21L大功率X射線應力測定儀
適用于金屬及非金屬制品零部件進行殘余應力、殘余奧氏體測試，實驗室和車間使用更能展示其卓越性能。
測試速度快、結果準確，每次測量取9個以上ψ角度，一分鐘內即可完成一點應力測量。
容易維護，全天候連續運行。
采用3kW大功率源，能快速精確地測量鎳合金和鈦合金等衍射峰低的材料，最小光斑尺寸為0.1mm，還可對零件進行微區殘余應力分析。
采用雙半導體線陣探測器技術，在測量正應力的同時測量剪切應力值。
每個探測器2θ角范圍35°，探測器線性計數率大于109CPS，不會產生計數飽和現象。
激光位移傳感器指示工件應力測量位置、確定衍射面高度，實現快速定位。

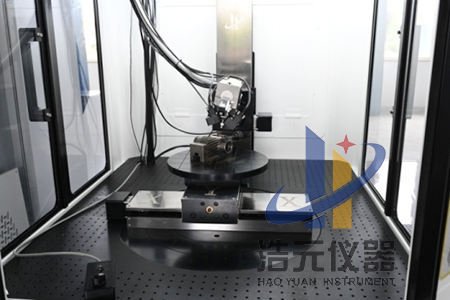

Z軸移動范圍達600mm，適合更大尺寸工件應力測量。

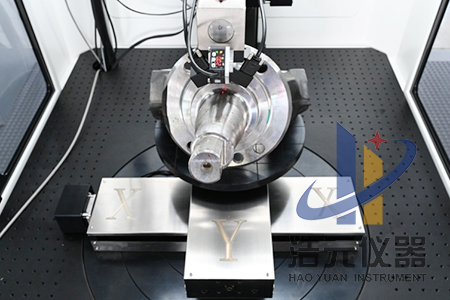

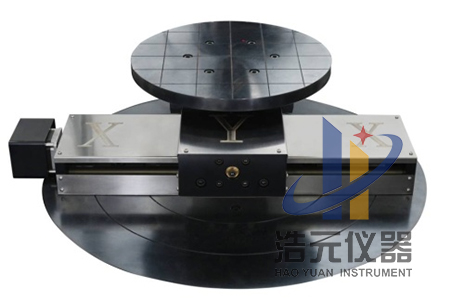

配置有手動、自動X（行程300mm）、Y（行程200mm）、Φ（0-360°）三軸樣品臺，用于測量主應力及主應力方向、全自動應力云圖測量。
同傾法和側傾法通用，通過手工切換。側傾法和同傾法2θ角測量范圍: 105°~170°。

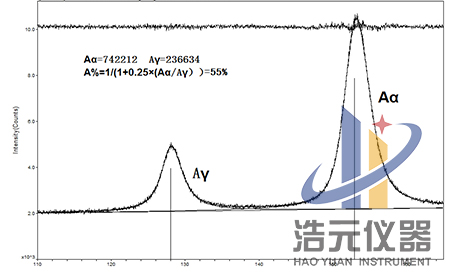

一次曝光實現奧氏體含量測量。
ψ角測量范圍：-35°～+50°，搖擺角：0～8°范圍內設定。
無應力鐵粉連續5次測量的應力標準差小于± 5MPa。

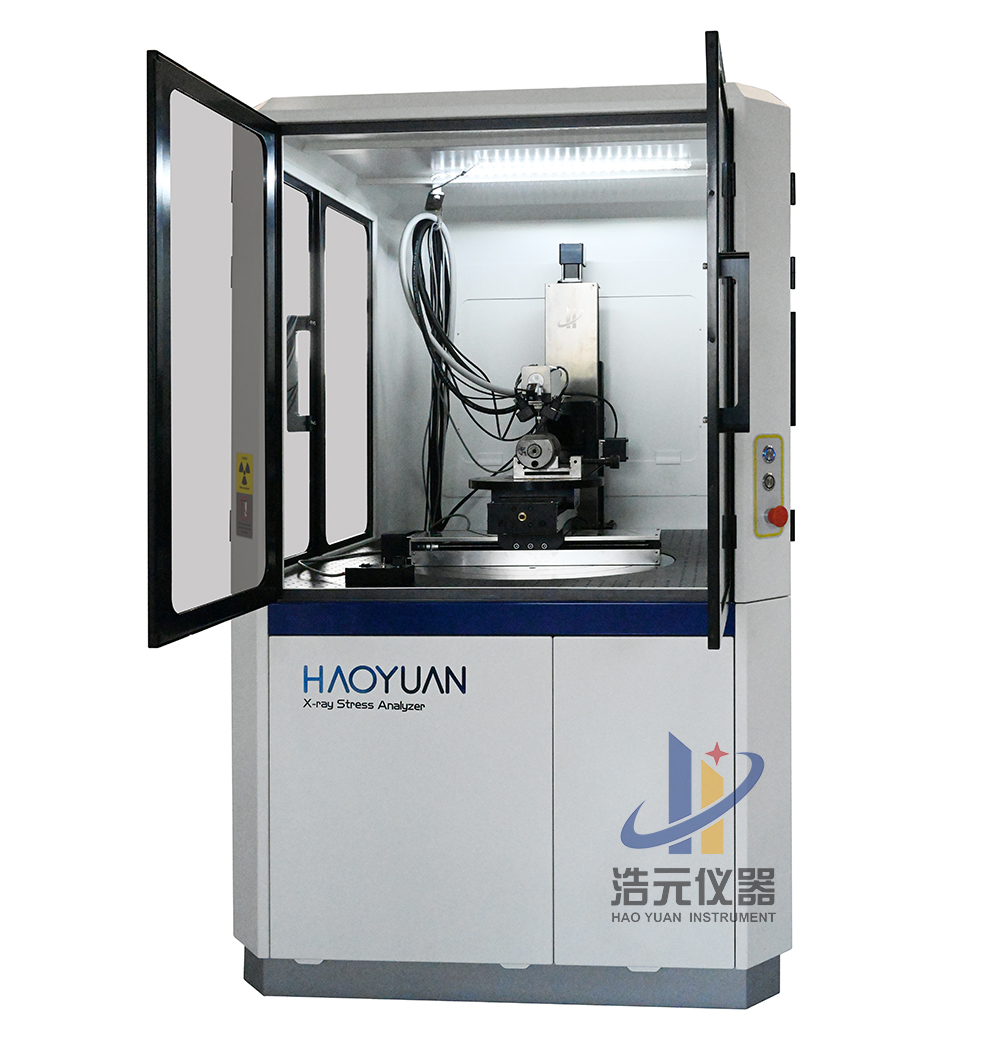

全封閉鉛玻璃防護罩，提供符合ANSI N43.2等標準的輻射安全保護。標準的鉛玻璃防護罩尺寸為：0.9×1.4×1.6m，防護罩尺寸可根據用戶的要求訂制。

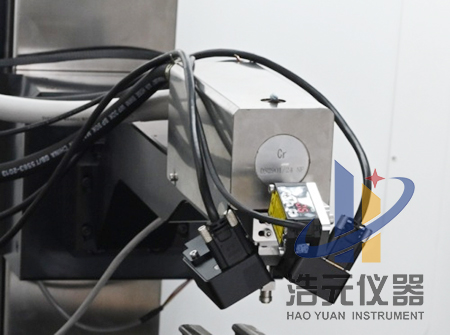

X射線管
自主知識產權的金屬陶瓷X射線管，耐熱、抗震、不易損壞并且更換容易，無需專用工具可在幾分鐘之內更換完畢，采用循環水進行冷卻，可長時間穩定使用。
可選的多種靶材在應力測量時能夠獲得高質量衍射峰，從而保證應力測量結果準確性，可選靶材： Cr、Mn、Cu、Co、Fe、V等。
產品符合ASTM E915-2010、EN15305-2008及GB7704-2016等殘余應力分析檢測標準。
軟件功能描述：
專業的殘余應力測量及分析軟件，采用直線和橢圓兩種方式進行擬合，采用不假定剪切應力為零的完整應力方程和橢圓擬合方法, 在測量正應力的同時測量剪切應力值。峰形擬合函數包括高斯、洛倫茲、皮爾森峰形擬合、拋物線等。檢測測試結果除了正應力值和剪切應力值，峰強、積分寬度、半高寬等重要信息。
